NTI AL1 Acoustilyzer miernik pomiarowy wartości akustycznych i elektroakustycznych

NTI  Acoustilyzer AL1

AL1  Acoustilyzer firmy NTI jest przenośnym urządzeniem pomiarowym, umożliwiającym wykonanie wielu różnych pomiarów akustycz­nych i elektroakustycznych, w tym:

-   określenia poziomu dźwięku w ujednoliconych jednostkach SPL (to skrót od Sound Pressure Le-vel, czyli Poziom Ciśnienia Aku­stycznego), używanych w określa­niu poziomu hałasu,

-   analizy pasma akustycznego, umożliwiając zobrazowanie graficz­ne spektrum dźwięku, z podaniem wartości częstotliwości w której sygnał ma największy poziom,

-   szczegółowego zobrazowania spek­trum, z analizą widma przy roz­dzielczości poziomej od 187,5 do 0,73 Hz, oraz pionowej 5 lub 10 dB/działkę, w zakresie od 0 do 160 dB,

-   pomiaru czasu opóźnienia,

-   pomiaru wartości skutecznej dźwięku, oraz poziomu zniekształ­ceń harmonicznych,

-   pomiaru częstotliwości (w trakcie analizy widma, najgłośniejsza czę­stotliwość jest wskazywana i po­dawana z dokładnością ustawioną w parametrze rozdzielczości),

-   wyznaczania polaryzacji sygnału, do wykrywania prawidłowego pod­łączenia przewodów lub / i ewen­tualnie głośników (w przypadku pomiaru mikrofonem).

Dzięki małym rozmiarom (163x86x42 mm), zasilaniu z 3 ba­terii AA (R6) i wadze zaledwie 300 gram (z bateriami), analizator moż­na bez trudu zabrać w każde miej­sce, nie wysilając się zbytnio.

 Czas pracy na 1 komplecie baterii alkalicznych wynosi minimum 16 godzin, natomiast pobór prądu w stanie wyłączonym (nie ma włącznika me­chanicznego - wyłą­czenie powoduje przej­ście urządzenia w stan czuwania) jest pomijalnie mały.

Użytkownik może ustalić, po jakim czasie bezczynności powinien się wyłączyć.

Jest także  możliwość zapamiętania do 4 różnych profili ustawień, co jest szczególnie przy­datne podczas korzystania z przyrzą­du przez różnych użytkowników.

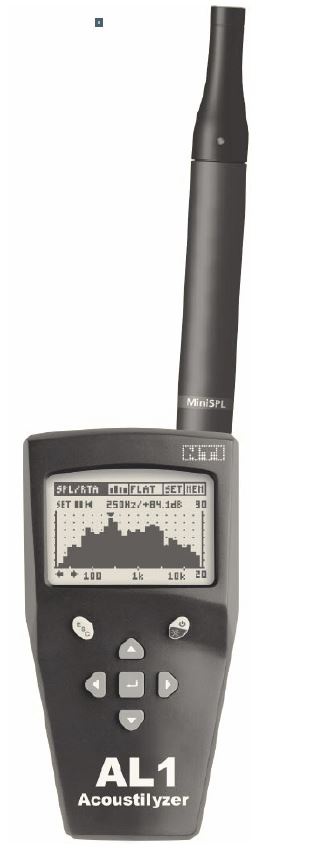

Urządzenie ma wbudowany wła­sny mikrofon pomiarowy, ale jest on przeznaczony jedynie do wy­krywania polaryzacji głośników oraz pomiaru opóźnienia, natomiast do wykonywania pomiarów bardziej zaawansowanych należy podłączyć specjalny zewnętrzny mikrofon po­jemnościowy „miniSPL", posiada­jący własne zasilanie, wbudowany przedwzmacniacz  oraz  konwerter impendancji.

 Jest fabrycznie wykalibrowany na 20 mV/Pa i dostępny osobno jako akcesorium.

Szum własny toru pomiaro­wego Acoustilyzera kształtuje się na poziomie poniżej 12 |xV, a górna granica mierzonych sygnałów to +20dBu (7,75 VRMS) dla wejścia symetrycznego i+14 dBu  (3,8 VRMS)

dla niesymetrycznego.

Jest też możliwość dołączenia tłumika 20 dB, gdyby zaistniała potrzeba mierzenia skrajnie głośnych dźwięków, natomiast wejście liniowe wytrzymuje napięcie stałe do ±50 V.

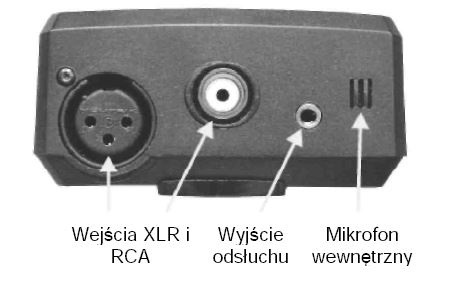

Na lekkiej, a zarazem solidnej, pla­stikowej obudowie analizatora znajdu­ją się gniazda przyłączeniowe:

-   wejście symetryczne XLR o impendancji 40 kOHM, do podłączenia mikrofonu,

-   wejście niesymetryczne RCA o impendancji 20 kOHM, służące do połączenia ze sprzętem elektro­akustycznym,

-    mini  Jack  stereo,   do  podłącze­nia słuchawek.  Mogą one posłużyć  do monitorowania dźwięków odbieranych  przez  analizator zapośrednictwem dostępnych wejść.

Gniazda  są umieszczone  w wygodnym  i optymalnym   do  tego celu miejscu - z tyłu obudowy.

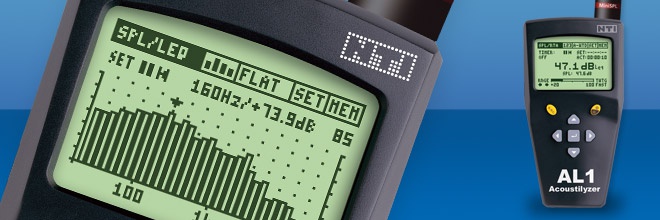

Urządzenie  posiada  duży,   podświetlany  graficzny   ekran   ciekłokrystaliczny,   z matrycą   100  na  64 piksele,   przy   czym  podświetlenie można włączyć  na stałe  lub  dopuścić automatyczne wyłączenie po  3,10  lub   60  sekundach,   co  pozwala dostosować  stopień  wykorzystania baterii   do  panujących  warunków.

Wyświetlacz  ma  także   30-stopniową regulację kontrastu.

Do sterowania zastosowano  gumowe  przyciski, nie  powodujące w czasie  naciskania stuków  ani  drgań  obudowy  mogą­cych wpływać  na wynik pomiarów.

Przycisków nie jest dużo,  ale  dzięki  intuicyjnemu menu graficznemu,nawigacja  jest  wygodna  i szybka.
Polega  ona  na  operowaniu  czterema przyciskami  do przemieszczania kursora  oraz  dwoma  do  akceptacji i anulowania nastaw.   Siódmy przycisk - zasilania,  przy krótkim wciśnięciu  uruchamia  podświetlenie,a przy dłuższym, wyłącza lub włącza urządzenie.

Z boku obudowy znajduje się gniazdo USB, dzięki które­mu analizator może być sprzę­żony z oprogramowaniem „MiniLink" . Pozwala ono na zarządzanie zawartością pamię­ci pomiarów, zdalne sterowa­nie urządzeniem, a także moni­torowanie wyników pomiaróww czasie rzeczywistym na ekra­nie komputera (nawet w trybie pełnoekranowym, kiedy całą zawartość wyświetlacza ALi można powiększyć do rozmia­rów ekranu monitora - rys. 2). Jest to bardzo przydatne w przypadku, kiedy trzeba widzieć wykres i będąc jedno­cześnie z dala od analizatora, manipu­lować zestawem nagłośnieniowym lub elementami wygłuszenia w dużym po­mieszczeniu. Wyświetlanie odbywa się też bez zauważalnego opóźnienia.

Poprzez port USB można dokonać również aktualizacji firmware'u, a producent opisuje także możliwość wgrania oprogramowania od bliź­niaczego urządzenia pomiarowego miniLyzera, służącego do badania i analizy profesjonalnych systemów dźwiękowych.

Wewnętrzna pamięć analizatora pozwala na zapisanie kilkunastu wyników pomiarów bądź to w po­staci samych wartości, bądź razem z bitmapą przedstawiającą wygląd ekranu w czasie zapisu do pamięci  choć te zajmują więcej miejsca i w pamięci mieści się ich mniejsza liczba. Dzięki temu moż­na w urządzeniu przeglądać i porów­nywać wyniki, a po podłączeniu do komputera i uruchomieniu aplikacji MiniLink, zarchiwizować wyniki, wydrukować lub poddać późniejszej analizie.

Oprogramowanie pozwala również na zapisywanie ciągłego po­miaru w nieskończenie długim czasie, ograniczonym jedynie miejscem na dysku. Sposób dokonywania pomiaru pozwala na obliczanie statystyk, po­daje wartości minimalne, maksymalne, średnie i chwilowe .

Wartości mierzone można ustawiać w wielu jednostkach, m.in.dBSPL, SPL, dBV, dBu, V, % a zobrazowanie spektrum i pomiary mogą być przedstawione z charakterystyką liniową, ważoną A lub C, oraz z fil­trowaniem górnoprzepustowym po­wyżej 400 Hz lub 19 kHz.

Na dodatek, analizator potrafi uśrednić kilka zapamiętanych wyników pomiarów, łącznie z obliczeniem potrzebnym do uśrednienia danych graficznych, i za­pamiętać to jako nowy wynik.

Przyrząd ten znajduje zastosowanie w prawie każdej dziedzinie zwią­zanej z dźwiękiem (nagłaśnianie im­prez artystycznych w dużych obiek­tach i na wolnym powietrzu, projek­towanie i wykonywanie pomieszczeń studiów nagrań,     sal koncertowych, tworzenie systemów nagłośnienia, oraz innych urządzeń elektroakustycznych), jak i w technologii służą­cej ochronie przed hałasem (budow­nictwo, projektowanie i testowanie okien, innych materiałów), badanie uciążliwości otoczenia. Przykłady można by mnożyć.
