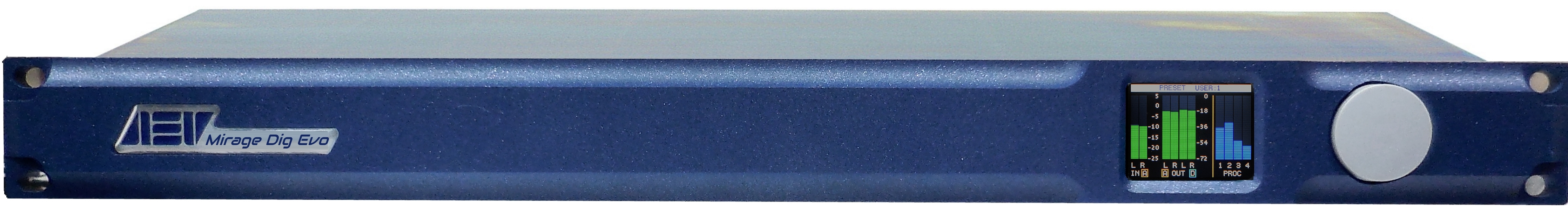

AEV Mirage 4 Evo MPX - emisyjny cyfrowy procesor dźwięku dla transmisji AM, FM i TV ( wersja z koderem stereo)
Urządzenie charakteryzuje się funkcjonalnością aby uzyskać na emisji cyfrowy super bass,brilllant ostry dżwięk.
Uzyskujemy brzmienie oddające charakter rozgłośni (od miękkiego i ciepłego do twardego, agresywnego), głębokie basy, przejrzyste tonów średnie oraz czysty energiczny sopran.
Cyfrowy limiter zapewnia że sygnał wychodzący z konsolety nie przekracza określonej przepisami dewiacji 75 kHz.
a uzyskujemy maksymalną głośnośc w odbiorniku słuchacza w bezpieczny, zgodny z prawem sposób, bez zakłócania innych nadawców.
Cyfrowe AES / EBU oraz wejścia i wyjścia optyczne
Zrównoważone analogowe wejścia i wyjścia
Standard AES / EBU, rozdzielczość 24-bitowa
Struktura opóźnienia UltraLow (opóźnienie tylko o 3 ms)
Cztery zespoły w procesie sprężarki wielopasmowej
Switcher z wybieralnymi źródłami dźwięku kopii zapasowej
Intelligent Silence Detector i Backup Audio
Wyjście słuchawkowe
Kontrola 4-pasmowa AGC
8-pasmowy korektor
Obsługa przetwarzania DSP
Digital Stereo MPX Coder
Kontrola oprogramowania PC
Sterowanie Ethernetem
Parametry techniczne:
Pasmo przenoszenia :
Wersja FM 20Hz ÷ 15 KHz
Wersja HD 20 Hz ÷ 20 KHz
Wersja AM 20Hz ÷ 10 KHz
Odrzucenie pasma stopu> 78 dB powyżej 17 KHz
Hałas> 65 dB we wszystkich warunkach (w zależności od przetwarzania)
Całkowite zniekształcenie <0,01%
Całkowita separacja systemu> 67 dB (30 Hz - 15 kHz)
ANALOGOWE WEJŚCIE AUDIO
Konfiguracja w lewo i w prawo
Impedancja 10 K Ohm / 600 Ohm zrównoważona
CMRR> 45 dB od 30 do 15 Khz
Konwersja A / D Konwersja 192 kHz
Czułość ± 12dBu
Maksymalny poziom wejściowy +15 dBu
Złącze typu XLR, żeńskie,
Pin 1 Pin podwozia 2 i 3 symetrycznie elektronicznie, pływająco i symetrycznie
WEJŚCIE CYFROWE
Cyfrowa konfiguracja wejścia AES 3 professional (IEC-60958)
Cyfrowa impedancja wejściowa AES 3 110 ohm Balanced
Cyfrowe złącze wejściowe AES 3 XLR żeńskie
Częstotliwość próbkowania Automatyczna blokada 32 - 44,1 - 48 - 96 KHz
Rozdzielczość 24-bitowa
WYJŚCIE AUDIO ANALOGOWE
Konfiguracja w lewo i w prawo. Płaskie lub wstępnie zaakcentowane (50μS - 75μS)
Impedancja 30 W elektronicznie zrównoważona i ruchoma
Minimalna impedancja obciążenia 600 Ohm
Maksymalny poziom wyjściowy +15 dBu do obciążenia 600 W.
Złącze typu XLR, męskie
Pin 1 Chassis
Pin 2 i 3 elektronicznie zrównoważone, pływające i symetryczne
WYJŚCIE CYFROWE
Oprogramowanie do cyfrowej analizy próbek wyjściowych 32 - 44,1 - 48 - 96 KHz
Rozdzielczość 24-bitowa
Układ stereo z wyjściem cyfrowym AES 3 Transformator zbalansowany (IEC-60958)
Impedancja wyjścia cyfrowego 110 Ohm Balanced
Poziom wyjścia cyfrowego - regulacja 12,00 / 0 dBFS
Złącze wyjściowe cyfrowe XLR męskie
GENERATOR STEREO (tylko wersja MPX)
Konfiguracja jednego wyjścia
Pilot freq. 19 KHz ± 0,001% Max nad temp.
Wtrysk pilotowy +4 ÷ 12%
Zniekształcenie <0,005% @ 1 kHz
Współczynnik szumów 70 dB (Din Audio, tryb Bypass) Typowy
Separacja stereo 60 dB Typowe
Przesłuch od Main do Sub Great 48 dB 30-15 kHz
Crosstalk Sub to Main Great 46 dB 30-15 kHz
Tłumienie podnośnej 38 kHz 70 dB Typowe
Tłumienie 76 kHz 70 dB Typowe
Poziom dźwięku kompozytowego 0 ÷ 12dB
Złącze BNC
Impedancja wyjściowa 50 Ohm
DANE :
Interfejs terminalu Ethernet / RS232 - z tyłu, asynchroniczny
Wprowadzanie danych Pełny dupleks
Format do wyboru
Szybkość transmisji szeregowej 2400 ÷ 19600 bodów
Złącze RJ45 / RS232 / USB
Zarządzanie danymi Sterowany mikroprocesorem
Pamięć nietrwała Pamięć flashowa 10 lat
Logiczne I / O
Złącze DB15 armatnie żeńskie
Genaralnie:
Napięcie sieciowe 90 - 260 Vac / 50 Hz pełny zakres
Wymiar (WxHxD) 48,3 x 19,4 x 4,4 cm 1 jednostka stojaka
Ciężar 3,5 kg.
Temperatura robocza. 0 ÷ 50 ° C
Wilgotność pracy. Maks. 95% bez kondensacji
