Signex CPM22T Krosownica MIDI 22 kanałowa
we jście 22x DIN 5-polowy /wyjście- pola lutownicze

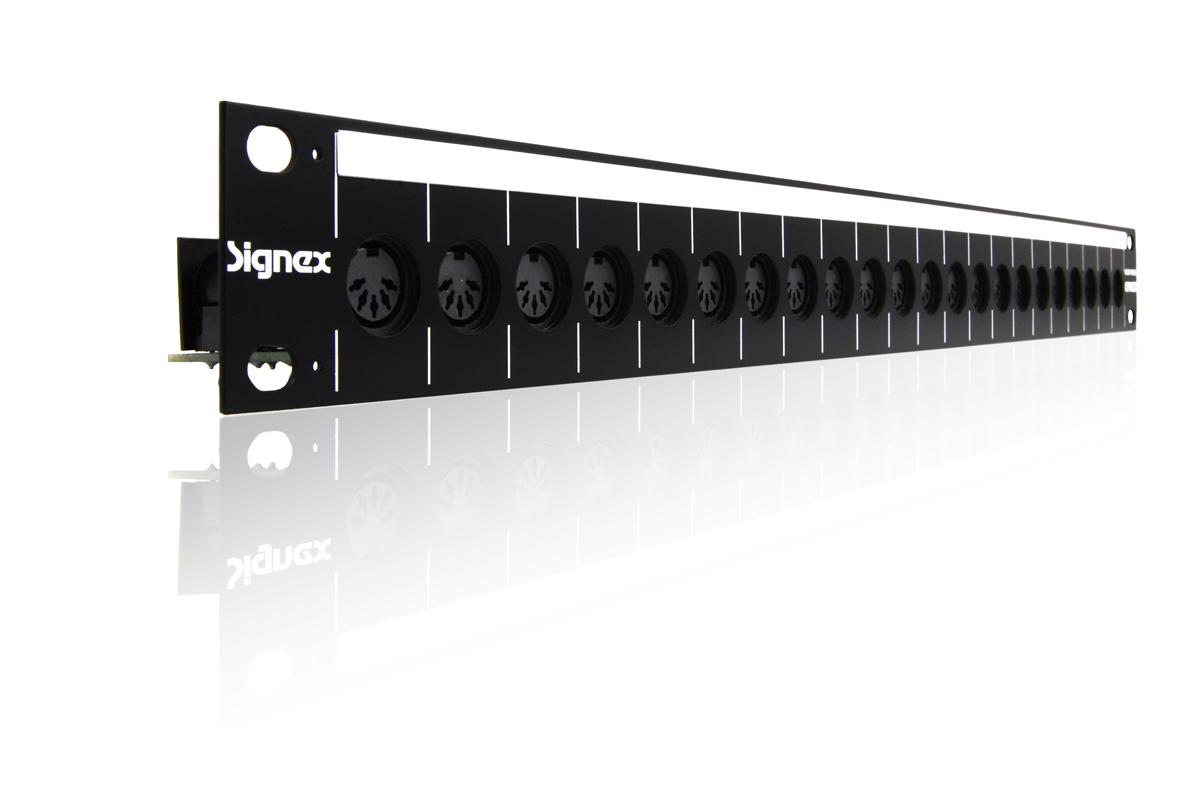

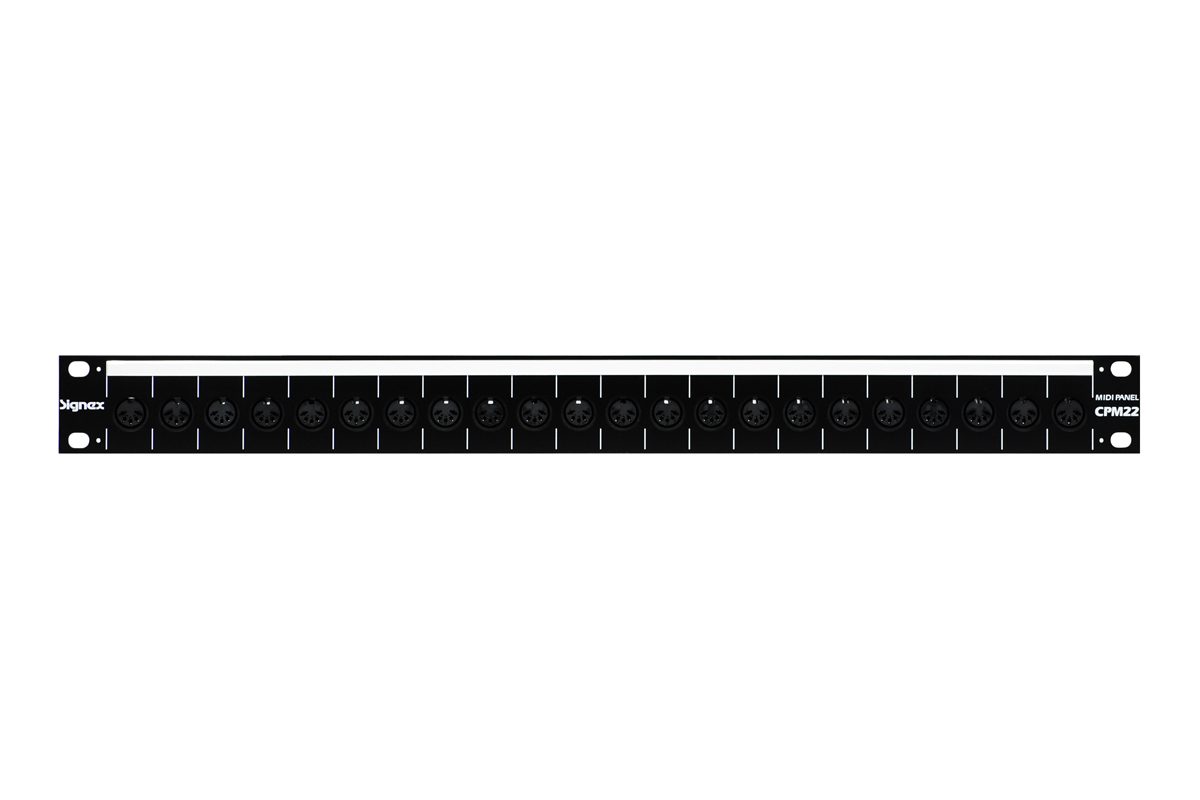

Panel MIDI firmy Signex to jednostka montowana w stojaku o wymiarach 1U, 19 "wyposażona w
pojedynczy rząd 22, 5 pinowych gniazd DIN.
Złącze 5 -stykowe DIN zostało przyjęte jako uniwersalny standard dla wszystkich ale połączenie MIDI, wykorzystuje tylko piny 2, 4 i 5 .
Panel MIDI firmy Signex został zaprojektowany do użytku z sygnałami Midi a zatem szpilki 1 i 3 pozostają bez połączenia.
Każde z gniazd może być zatem wykorzystywane do połączeń MIDI In, Out lub Thru.

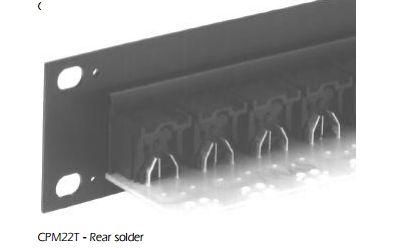

Tylny panel jest zakończony kontaktami do bezpośredniego lutowania.
Panel czołowy jest wykonany w całości ze stali miękkiej
Moduły wmontowane zostały na płycie drukowanej PCB i przykręcone są do panelu tylnego.
Wszystkie elementy elektroniczne są zamontowane na pojedynczym szkle epoksydowym a płytka drukowana (PCB),
zapewnia łatwe i bezpieczne mocowanie kabli dla połączeń w wersji z polami do lutowania (CPM22T).
Płyta PCB eliminuje wszelkie okablowanie z przodu i z tyłu.
Panel charakteryzuje się sztywnością, i nie wygina się podczas używania.
Panel przedni wykończony jest proszkiem poliestrowym z czarnego satyny ,która jest atrakcyjna i wyjątkowo trwała.

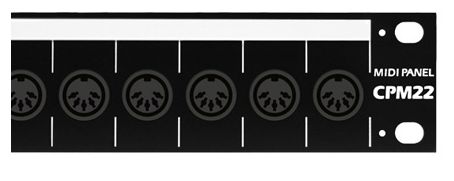

Oznaczenia na panelu przednim są uzyskiwane przy użyciu dostarczonych białych kart identyfikacyjnych.
Karta jest zabezpieczona przez przezroczystą przysłonkę z poliestru.
W swojej najbardziej podstawowej roli, panel Signex MIDI zapewnia prawdopodobnie najprostszą formę krosowania
MIDI a łatwy dostęp, daje swobodny dostęp do wszelkich właściwych wzajemnych połączeń w zlokalizowanym obszarze panelu.
Może być również stosowany do wielu połączeń pomiędzy poszczególnymi instrumentami MIDI i stojakach ekspandera / procesora.
Panel Signex MIDI jest szczególnie skuteczny, gdy używamy go do organizowania i uporządkowania połączeń
z systemu wykorzystującego rozszywanie i scalanie , eliminując zwykłą chaotyczną plątaninę kabli i wynikające z tego nieporozumienia i frustracje.
Cechy :
* 1 rząd 22 gniazd MIDI
* Wszystkie elementy zamontowane na jednej płytce drukowanej PCB
* Może być stosowany do MIDI in, out lub thru
* Gniazda na tyle - zakończenie do lutowania.l
* Standardowa 1U 19" panel do montażu w szafie
Dane techniczne:
gniazda przednie
* DIN 5 kołek 180 ° (nóżki 1 i 3 nie połączone)
zakończenie panelu tylnego
* CPM22M - DIN, 5, 180 ° kołek
* CPM22T - bezpośrednie połączenia lutownicze
Wymiary (szerokość x wysokość x D) (mm)
* 483 x 43 x 44 mm
* Min. Otwór stojak = 442mm
masa netto
* CPM22M - 490g
* CPM22T - 415g
Akcesoria w zestawie:
* 1PK (10) Karty Ozn (ICP440)
* 1PK (100) Opaski kablowe (CTP100) (CPM22T tylko)
Jonathan Finney stworzył markę Signex w 1983
roku wprowadzając na rynek patch panel ( krosownice) pod nazwą Isopatch.
Krosownice Isopatch oferowały dużą poprawę w stosunku do istniejących produktów
bo zwiększyły liczbę gniazd na stelażu 1U z 16 do 44.
Nic dziwnego, że Isopatch okazały się bardzo popularne i wkrótce zostały
ustanowiony jako standard przemysłowy.
W 1990 Signex wprowadził Isopatch Bantam, który jest obecnie najbardziej
popularnym produktem w ofercie Signex i uzupełnia inne panele serii CP.
W 1995 Signex zaoferował pierwszy - Elektroniczny Patchbay który może
przechowywać swoje połączenia w pamięci i przywołać je w czasie rzeczywistym pod
kontrolą MIDI .
Produkcja i dystrybucja firma Signex był znana na rynku również pod nazwą
Isotrack aż do powstawania Signex UK Limited w maju 2003.
Obecnie Signex nadal jest jedną z niewielu firm, dla których krosownice nie są
„po prostu kolejna linią w ofercie ”.
Signex nie produkuje złączy lub kabli ani żadnego innego sprzętu .
Cały dochód Signex,a pochodzi z krosownic zatem są one wykonane idealnie co
gwarantuje utrzymanie się na rynku.
Isopatch Bantam jest obecnie wykorzystywany przez wielu producentów konsol high
end w tym Oram Pro i Geoffrey Daking Inc.
Signex obecnie jest liderem w Europie, a ich produkty są sprzedawane na całym
świecie.
Nazwa Signex jest teraz powszechnie uznawana jako sprawdzona marka łącząca
solidnoc wykonania , długożywotnośc , innowacyjny projekt.
Audiofan współpracuje z Signex od 1997 roku.
